Un flacon spray sur mesure échoue rarement à cause de sa silhouette. Il échoue au joint : le goulot qui doit tenir la pompe, le collier qui doit l'étancher, le tube qui doit aspirer les derniers millilitres. Quand ces trois pièces sont accordées avant la découpe de l'outillage, le flacon se comporte exactement comme l'échantillon validé. Sinon, chaque tour d'échantillon sert à courir après une fuite qu'aucune décoration ne masquera.
Un flacon spray, c'est trois joints, pas un flacon
Le designer travaille la silhouette, l'acheteur travaille le prix. Les problèmes naissent entre les deux, là où des pièces séparées se rencontrent.
- Goulot et pompe. La pompe repose sur le goulot, le joint s'écrase sur la portée d'étanchéité, le collier plaque l'ensemble. Deux dixièmes de millimètre d'écart et le filetage mord sans que l'étanchéité se fasse.
- Tube et profondeur du flacon. Le tube doit descendre jusqu'au fond sans le toucher, et rester droit quand le flacon est à moitié vide et incliné.
- Épaule et corps de pompe. Une gâchette est actionnée des centaines de fois par flacon. Si l'épaule ou la paroi du goulot fléchit, le collier se desserre et le jet change à mesure que le flacon se vide.
Les devis partent souvent du corps. En pratique, le corps doit se dessiner à partir de la pompe retenue, car c'est elle qui offre le moins de liberté.
Ce que spécifie vraiment une bague de goulot
« 28/410 » est un raccourci, pas un plan. Le premier nombre est le diamètre nominal du goulot en millimètres ; les trois chiffres décrivent le filetage et le talon. C'est pourquoi un 28/410 et un 28/400 se ressemblent et n'étanchent pas de la même façon. Quatre cotes décident du résultat.
| Cote | Où on la mesure | Ce qui casse si elle est fausse |
|---|---|---|
| Alésage (T) | Diamètre intérieur sur la portée d'étanchéité | Trop petit, le plongeur de pompe n'entre pas ; trop grand, le joint ne s'écrase pas et le collier suinte |
| Diamètre de filetage (E) | Au sommet des filets | Trop serré, le collier bloque et fend ; trop libre, il se desserre au pompage |
| Hauteur de goulot (H) | Du buvant jusqu'à l'épaule | Le collier bute sur l'épaule avant l'étanchéité, ou reste visiblement décollé |
| Talon d'appui | L'anneau sous le filetage | La bague d'inviolabilité et certains colliers n'ont plus d'appui |
Ce n'est pas le filetage qui étanche un flacon spray, c'est le joint. Le filetage ne fait que produire l'effort qui l'écrase : la profondeur de filet et la hauteur de goulot comptent autant que le diamètre du code.
410 et 400 ne sont pas le même goulot
La bague 410 a un filet court et peu profond, autour duquel sont conçues la plupart des pompes à gâchette. La bague 400 a un filet plus profond et plus de tours, fréquent sur les bouchons de lotion et de boisson. Elles partagent un diamètre et rien d'autre.
- Une pompe 410 sur un goulot 400 tourne d'un tour puis remonte : le joint se soulève et le flacon pleure au collier.
- Un bouchon 400 sur un goulot 410 bloque à mi-course ; en forçant, on fend le collier ou on arrache le filetage du flacon.
- Mélanger deux interprétations d'un même code par deux fournisseurs reste la première cause des fuites qui n'apparaissent qu'après remplissage.
C'est pourquoi nous demandons la pompe en premier sur tout projet de flacon à gâchette, et pourquoi un goulot usiné dans la résine réelle vaut mieux qu'un rendu 3D.
Tube plongeur : longueur, coupe, matière
C'est la pièce la moins chère du flacon et la plus souvent coupée à l'œil. Trois règles suffisent à l'utiliser jusqu'au bout.

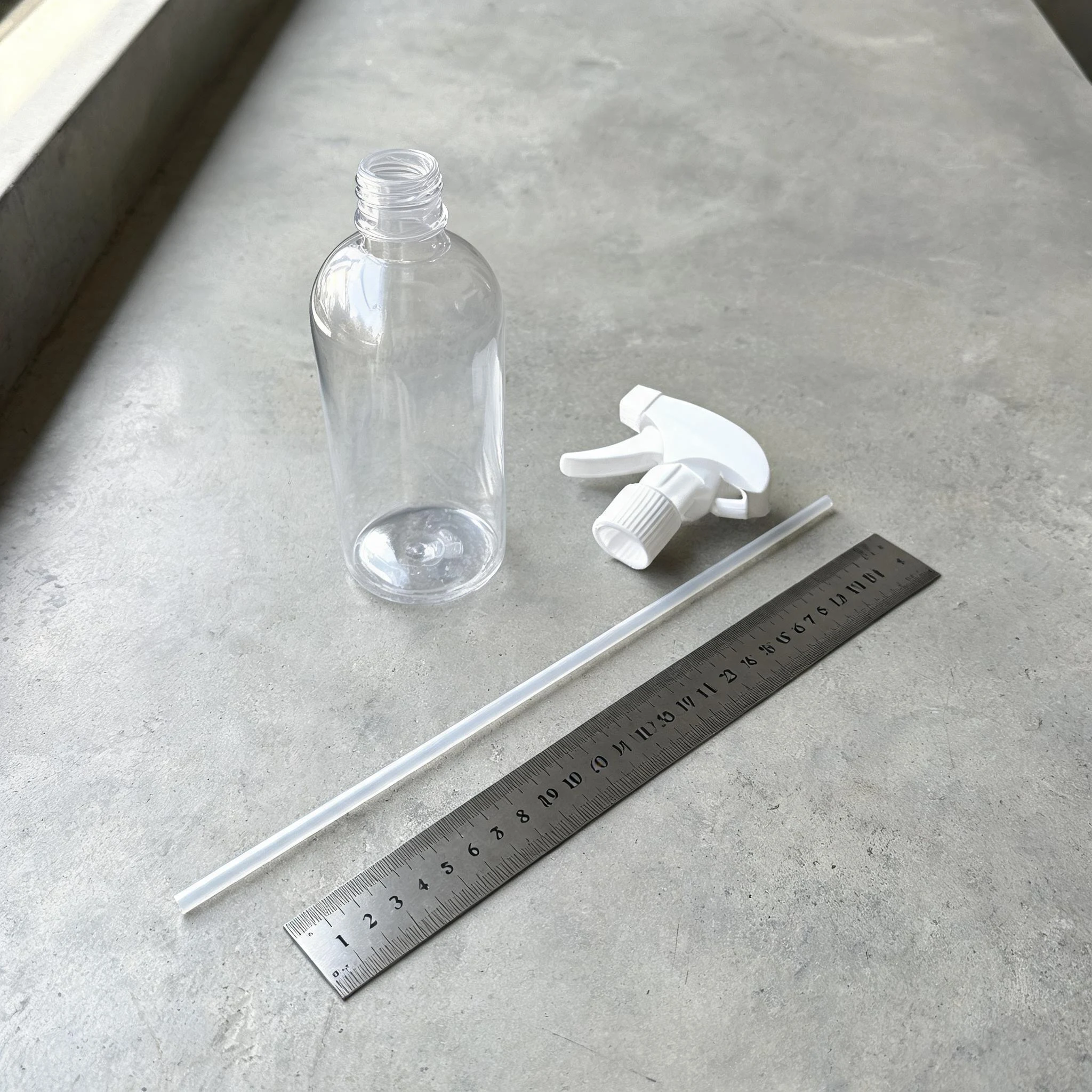

- Longueur. Mesurez du dessous du collier jusqu'au fond, puis retirez 1,5 à 3 mm. Au contact du fond, l'entrée se bouche et le jet hoquette ; trop court, il reste une réserve que le client voit sans pouvoir l'utiliser.
- Coupe. Coupe droite pour un usage vertical. Pour un flacon incliné, coupez à 30–45° afin que l'entrée reste dans le liquide.
- Matière et diamètre. Le LDPE suit les parois d'un grand flacon, le PP reste droit dans un goulot étroit. Un diamètre large donne un jet plus mouillé et plus puissant, un diamètre fin un brouillard plus fin et plus de coups de gâchette par millilitre.
Corps sur mesure, pompe standard : les symptômes que nous testons
| Ce que décrit le client | Ce qui est généralement faux | Ce que nous changeons |
|---|---|---|
| Suintement au collier après remplissage | Goulot trop court, joint non comprimé | Insert de goulot repris au plan de la pompe, épaisseur de joint confirmée |
| La pompe se desserre en pompant | Filetage en limite haute, ou épaule trop souple | Tolérance de filetage resserrée, paroi de goulot et rayon d'épaule augmentés |
| Le jet crachote au tiers du flacon | Tube trop court ou recroquevillé loin du coin bas | Longueur recalculée sur flacon rempli, coupe inclinée |
| Le brouillard devient jet après quelques centaines de coups | Entrée d'air par le collier, ou tube qui aspire de l'air au fond | Couple du collier vérifié, jeu au fond réglé |
Six mesures avant de lancer l'outillage
C'est une demi-heure de travail qui décide si l'outillage sera juste. Nous les prenons sur la pompe validée, pas sur un catalogue.

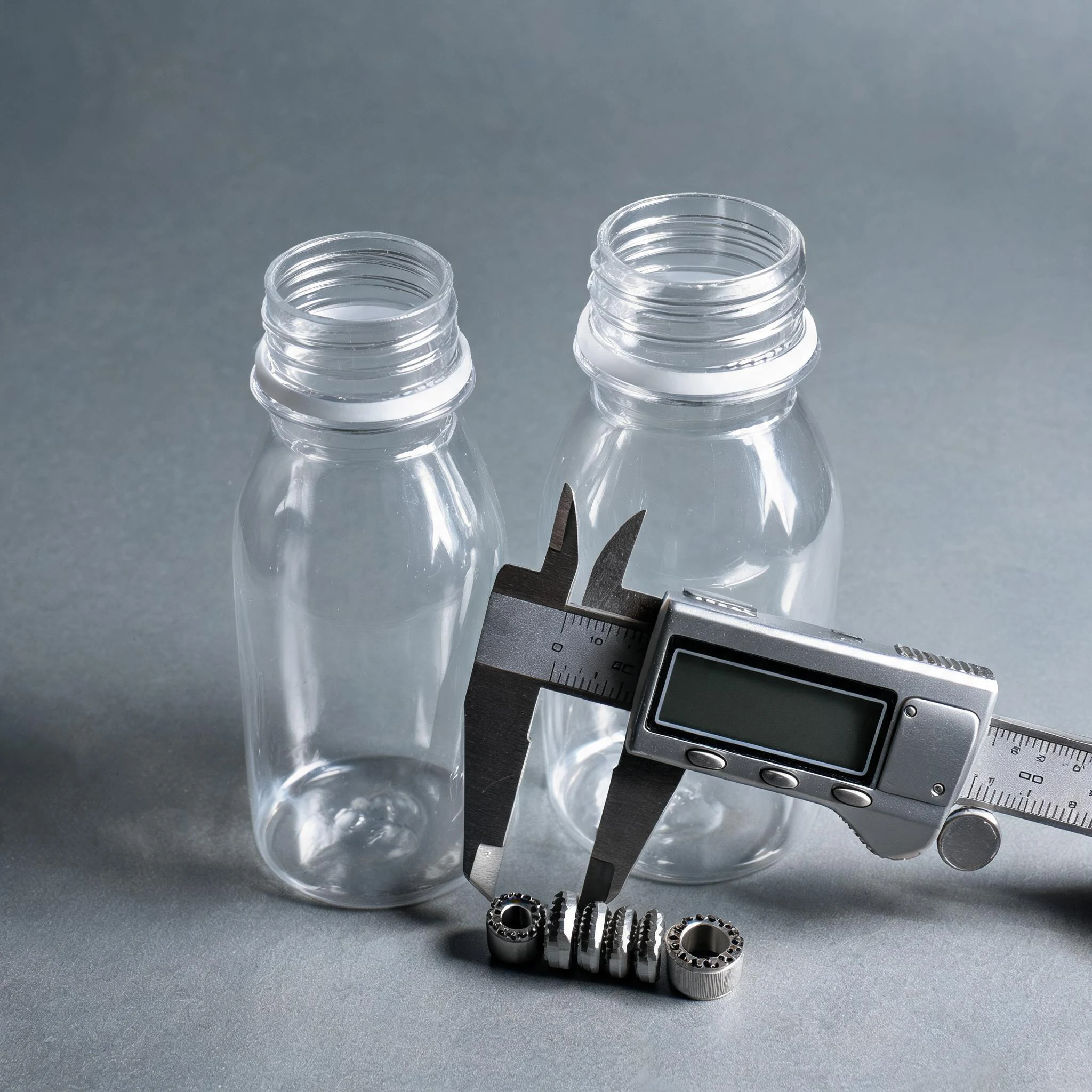

- Alésage et géométrie de la portée d'étanchéité, au pied à coulisse et au calibre de filetage.
- Type et pas de filetage, vérifiés en vissant la pompe réelle sur un goulot usiné.
- Hauteur du collier et profondeur de jupe, qui fixent la tolérance de hauteur de goulot.
- Type et épaisseur du joint, avec le taux de compression attendu par la pompe.
- Diamètre du tube et profondeur d'insertion dans le corps de pompe.
- Poids rempli, pour calculer la longueur du tube sur le niveau réel et non sur la capacité nominale.
Pour un corps sur mesure, nous usinons un goulot dans la résine de production et y montons la pompe réelle avant de lancer le moule. Quelques jours de plus, et le tour d'échantillon le plus coûteux disparaît.
Les essais qui révèlent un défaut d'ajustement
Dès qu'un flacon existe, six contrôles disent si le joint est prêt pour la série.
- Visser et dévisser la pompe dix fois, en relevant le couple au premier et au dernier tour.

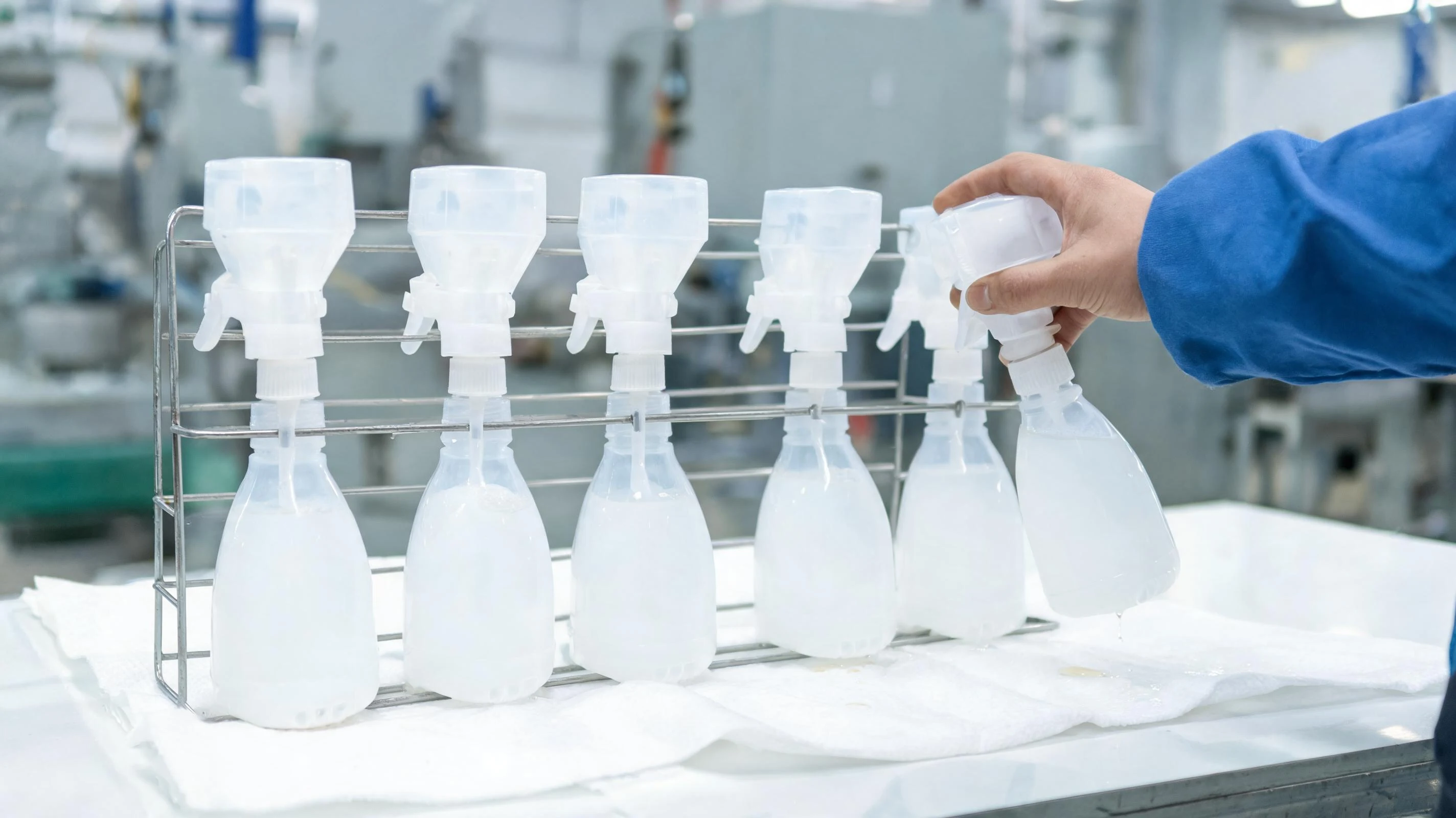

- Remplir au niveau nominal et laisser le flacon retourné 24 heures sur papier blanc.
- Laisser un flacon rempli une semaine à 40 °C, puis refaire le test retourné.
- Pomper 200 fois et surveiller l'évolution du jet, du débit et de la sensation de gâchette.
- Laisser tomber un flacon rempli de 1,2 m sur un sol dur et inspecter le goulot.
- Vaporiser jusqu'au presque vide et vérifier que le tube aspire encore quand on incline.
Le coût d'un changement de goulot tardif
Changer une couleur ou une étiquette après validation est courant. Changer le goulot ne l'est pas : il est dans l'acier.
| Changement | Ce qu'il faut refaire | Effet sur le planning |
|---|---|---|
| Bague de goulot seule | Reprise ou remplacement de l'insert, nouveaux échantillons d'ajustement | Quelques jours, le reste du moule est intact |
| Goulot et épaule | Reprise du moule corps, nouvelle validation poids et parois | Des semaines, et tous les échantillons décorés sont perdus |
| Changement de fournisseur de pompe | Échantillons d'ajustement, couples de serrage, joint, revalidation | Variable selon l'outillage du nouveau fournisseur ; le flacon peut ne pas bouger |
| Découvert après remplissage | Stock rempli, étiquettes, emballage secondaire | Le cas le plus cher : c'est le produit qui est perdu, pas l'emballage |

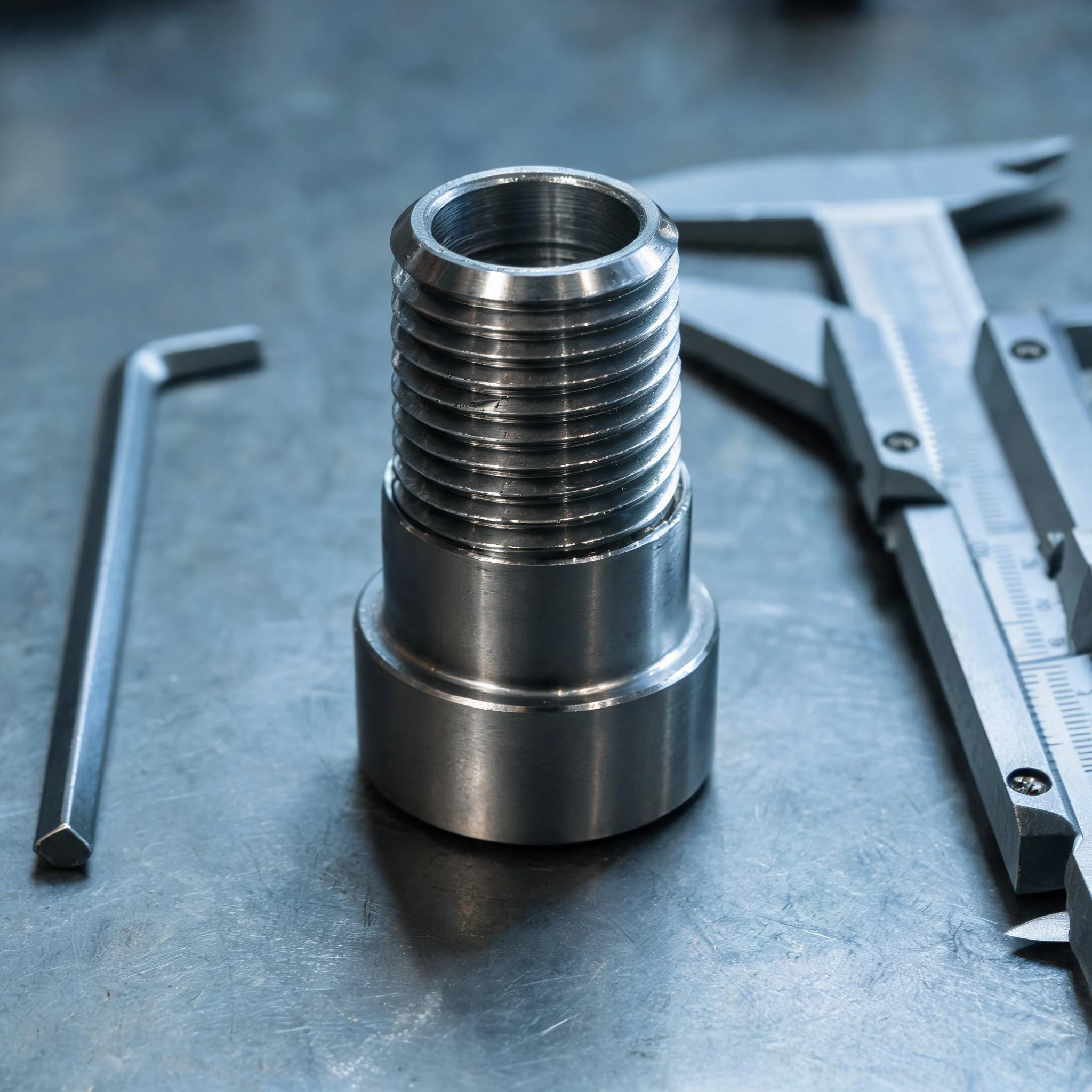

S'il faut changer un goulot tard, ne changez que l'insert. Tout ce qui touche l'épaule rouvre le poids, l'épaisseur de paroi et chaque validation de décoration.
Questions fréquentes sur l'ajustement d'un flacon spray
Puis-je réutiliser notre pompe actuelle sur un nouveau flacon sur mesure ?
Oui, et c'est souvent la voie la moins chère : la pompe reste validée et le flacon est construit autour d'elle. Envoyez la pompe, ou son plan et trois échantillons de production, et le goulot est dessiné dessus.
Pourquoi le collier ne fuit-il qu'après le remplissage ?
Parce que l'étanchéité dépend de la charge. Un flacon vide ne pousse pas de liquide contre le joint. Un goulot un peu court ou un joint un peu mince ne se voient que lorsque le flacon a du poids et du mouvement.
Quelle longueur pour le tube plongeur ?
Du dessous du collier jusqu'au fond, moins 1,5 à 3 mm. Mesurez sur le flacon rempli : un tube qui passe au-dessus du fond à vide peut le toucher quand le fond se déforme sous la charge.
Pouvez-vous copier le goulot d'un flacon que nous vendons déjà ?
Nous pouvons relever la bague et la confirmer par un échantillon d'ajustement, si le design n'est pas protégé. Envoyez un flacon et la pompe prévue : nous vous donnerons les cotes et les écarts avant de chiffrer l'outillage.
